選型指南：
a）用戶訂貨時應根據管道公稱壓力、最高工作壓力、工作溫度、流量范圍、環境條件等選擇合適的流量計型號和規格。
b）用戶提供的被測流量為工況流量時，可直接依據表2選取相應通徑的流量計。
用戶提供的被測流量為標況流量時，應將標況流量換算為工況流量，選取相應通徑的流量計。
式中： —標準狀態下的體積流量(Nm3/h)； —工作狀態下的體積流量(m3/h)； —工作壓力(絕對壓力)（kPa）； —當?shù)卮髿鈮毫Γ╧Pa）；
—流量計壓力檢測點的表壓力（kPa）； —標準大氣壓（101.325kPa）；
—被測介質的絕對溫度（273.15＋t）K； t—被測介質的溫度（℃）；
—標準狀態下的絕對溫度（293.15K）；

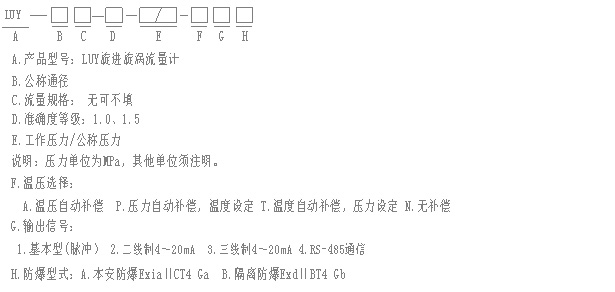

c）LUY編碼表
d）流量規格表
| 公稱通徑 |
流量規格 |
工況流量范圍
（m3/h） |
公稱通徑
（mm） |
流量規格 |
工況流量范圍
（m3/h） |
| 20 |
|
1.5～10 |
100 |
A |
40～600 |
| 25 |
|
2.5～30 |
B |
55～800 |
| 32 |
|
4.5～60 |
150 |
A |
60～900 |
| 50 |
A |
6.0～75 |
B |
135～1800 |
| B |
10～130 |
200 |
|
240～3600 |
| 80 |
A |
18～200 |
250* |
|
420～6400 |
| B |
28～400 |
300* |
|
650～10000 |
帶*的流量計需協議供貨

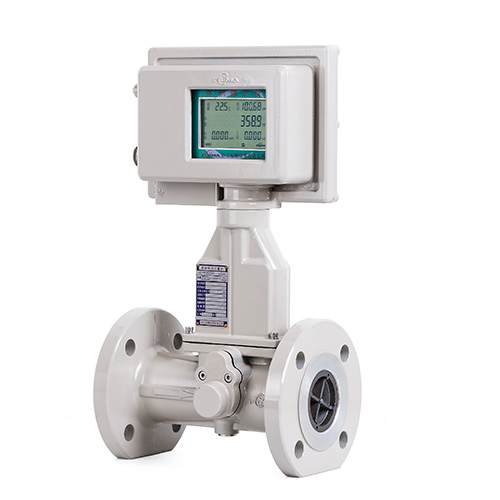

產品特點：
1、LUY流量計特點：
a)無機械可動部件，耐腐蝕，穩定可靠，長期運行無須特殊維護，互換性好，使用壽命長；
b)采用16位計算機芯片，集成度高，體積小，性能好，整機功能強；
c)智能型流量計集微處理器、流量探頭、壓力、溫度傳感器于一體，采取內置式組合，結構緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
d)采用雙探頭檢測及新型傳感器處理技術、合理的安裝方式，大大提高了信號強度，使傳感器能準確的檢測出信號，并能抑制由壓力脈動和管線振動引起的干擾，即便在比較惡劣的環境下也能達到較高的精確度；
e)采用新穎專用顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
f)采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史資料；
g)積算儀可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
h)壓力、溫度信號為變送器輸入方式，互換性強；
i)整機功耗低，可用內電池供電，也可外接電源。
2、主要用途
可廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。
3、使用環境條件
a)環境溫度：-30℃～+55℃
b)相對濕度：5%～95%
c)大氣壓力：86kPa～106kPa
4、介質條件
a)介質溫度：-20℃～+80℃
b)公稱壓力：1.6MPa-6.3MPa
c)測量介質：天然氣、城市煤氣、丙烷、氮?dú)夂凸I(yè)惰性氣體等非腐蝕性氣體
d)工作電源：a.內電源：3.6VDC鋰電池；b.外電源:24VDC
技術特性：
1、執行標準
a)JJG 198—1994《速度式流量計》計量檢定規程；
b)本公司企業標準 Q/YS 01—2015《旋進旋渦流量計》。
2、流量計基本參數見下表。
| 公稱通徑
（mm） |
流量規格 |
工況流量范圍
（m3/h） |
公稱壓力（MPa） |
準確度等級 |
重復性 |
| 20 |
|
1.5～10 |
1.6
2.5
4.0
≥6.3* |
1.0
1.5 |
小于基本誤差限絕對值的1/3 |
| 25 |
|
2.5～30 |
| 32 |
|
4.5～60 |
| 50 |
A |
6.0～75 |
| B |
10～130 |
| 80 |
A |
18～200 |
| B |
28～400 |
| 100 |
A |
40～600 |
| B |
55～800 |
| 150 |
A |
60～900 |
| B |
135～1800 |
| 200 |
|
240～3600 |
| 250* |
|
420～6400 |
| 300* |
|
650～10000 |
3、工作電源
a)內電源 3.6V DC 平均電流＜200μA；
b)外電源 24V DC（二線制） 電流4～20mA；外電源 24V DC（三線制） 電流＜100mA.
4、現場顯示功能
a)積算儀顯示面板上實時顯示工況（或標況）下的累積流量、瞬時流量。智能型同時還可顯示溫度和壓力。
b)報警功能：流量上下限、溫度上下限、壓力上下限報警，報警方式：字符閃爍。
5、電氣性能指標
a）脈沖信號：直接輸出工況或標況下的脈沖信號。頻率范圍：0.2Hz～5000Hz；幅度：低電平＜0.5V,高電平為VD-1V （VD—供電電壓）；傳輸距離≤100m，由外電源供電工作。
b）模擬信號：兩線制4～20mA一組；三線制4～20mA兩組。每組電流輸出可設置為壓力、溫度、工況流量和標況流量中的任意一種；
c）RS-485接口信號
6、實時數據庫
為滿足數據管理的需要，儀表具有實時數據存儲功能，包括：
a)按小時為單位，可以查詢一年以內的資料；
b)按天為單位，可以查詢一年以內的數據；
c)通過RS-485通訊，可以查詢一月內的每分鐘流量數據。
7、防爆等級
隔爆型：其防爆標志為ExdⅡBT4 Gb。本安型：其防爆標志為ExiaⅡCT4 Ga。
8、防護等級 IP65

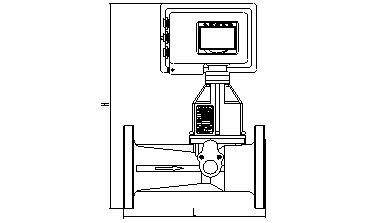

安裝及運行：
流量計與工藝管道采用法蘭連接，表體法蘭符合GB/T9113.1《平面、突面整體鋼制管法蘭》的規定，公稱壓力≥6.3MPa表體法蘭符合GB/T9113.2《凹凸面整體鋼制管法蘭》的規定。
1、直管段要求

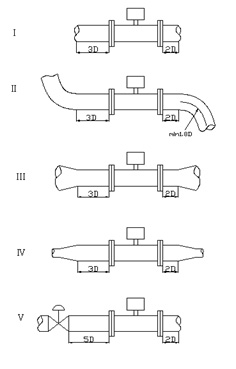

根據旋進旋渦流量計的工作原理和流量計對上、下游直管段要求，對各種上游阻力件，建議采用如圖9中所列的前后直管段長度，且保持直管段內壁光滑平直。
| 說 明 |
圖 示 |
| 保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅰ。（D：旋進旋渦流量計的公稱通徑） |
 |
| 彎管：
對于彎管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅱ。 |
| 縮管：
對于縮管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅲ。 |
| 擴管：
對于擴管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅳ。 |
| 閥門：
如果上游側有閥門，那么要保證其上游側的直管段長度至少為5D，其下游側的直管段長度至少為2D。示意圖見Ⅴ。 |
2、安裝注意事項
a)流量計按流向標志可在垂直、水平或任意傾斜位置上安裝。
b)當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響。
c)流量計的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求。
d)無應避免外界強磁場的干擾
e)在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
f)管線試壓時，應注流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
g)應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節
h)安裝流量計之前應先清除管道中的焊渣等雜物。
3、防爆場所安裝要求
a)流量計應有可靠的接地，防爆接地不應與強電系統的保護接地共享。
b)現場測試電源時，不允許使用交流電源接地室
c)在任何情況下，用戶不得自行更改防爆電路、元器件和防爆型式。
d)必須先切斷外接電源再打開積算儀蓋子。
