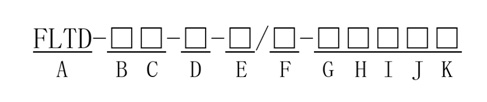

選型指南：

A．產品型號：FLTD氣體渦輪流量計

B．公稱通徑

C．流量規格

D．精確度等級

E．工作壓力/公稱壓力：?jiǎn)挝粸镸Pa

F．溫壓補償方式：A-自動溫壓補償；P-壓力補償，溫度設定；T-溫度補償，壓力設定；N-不補償

G．輸出信號：2.二線制電流、RS485通訊、脈沖；3.三線制電流、RS485通訊、脈沖；

H．防爆形式：A-本安；B-隔爆

I．IC卡選擇：0.無 1.FGK控制閥 2.其它控制閥

J．GPRS選擇：0.無 1.GPRS

說明：配本公司的FGK控制閥(詳見附錄)和選GPRS功能時，配FT16智能體積修正儀

流量計規格參數表

公稱尺寸		DN50	DN80	DN100	DN150	DN200	DN250	DN300
流量規格（m3/h）	A	6～65	8～160	13～250	32～650	50～1000	80～1600	130～2500
	B	8～100	13～250	20～400	50～1000	80～1600	130～2500	200～4000
	C	10～160	20～400	32～650	80～1600	130～2500	200～4000	320～6500

壓力傳感器規格選型表

壓力傳感器量程(MPa)絕壓	0.35	1.0	2.0	3.5	7.0
介質最高絕對壓力（MPa）	≤0.35	0.7-1.0	1.0-2.0	2.0-3.5	3.5-7.0

編碼舉例：如用戶所需流量計為智能型，公稱尺寸為DN100，流量范圍為13～250m3/h,工作壓力為2.0MPa,公稱壓力為2.5MPa，帶溫度壓力自動檢測，輸出信號為二線制4～20mA輸出，準確度為1.0，級。無IC卡，無GPRS。

則流量計編碼應為：FLTD-100A-1.0-2.0/2.5-A2B00

產品特點：

　　氣體渦輪流量計具有結構簡單輕巧、計量準確度高、重復性好、量程比大、讀數直觀等優點。具體特點如下：

a)準確度高、重復性好、壓力損失小、量程比大（20:1）、DN150甚至可以全量程（50:1)，始動流量低，個別口徑始動流量可達0.6m3/h，抗振性能好、結構緊湊、可靠性好；

b) 采用德國進口自潤滑軸承，精度高，摩擦阻力小，密封性能好，使用壽命五年以上；

c) 機芯組件設計有迷宮結構，能有效地阻止雜質進入軸承，起到防塵作用；

d) 表頭可近360°旋轉，方便讀數；

e) 獨特的前導流體結構，能更好的改善流場擾動狀況，降低了前后直管段長度；

f) 集微處理器、溫度、壓力傳感器于一體，直接測量被測氣體的流量、溫度和壓力，并自動進行流量跟蹤補償和壓縮因子修正運算；

g) 儀表具有脈沖信號、模擬信號輸出，以及RS485通訊接口，采用專用無線模塊，可與客戶的遠程集抄系統相連，實現計算機數據的集中采集和實時管理；

h) 電路器件采用SMT安裝技術，體積小、結構緊湊、抗干擾能力強、可靠性高、功耗低，可用內電池供電，也可外接電源；

i) 專用液晶顯示屏，讀數直觀方便。機械式渦輪流量計可顯示累積流量和瞬時流量；智能型可同時顯示標況累積流量、標況瞬時流量以及介質的溫度、壓力等參數；

j) 具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部數據可永久性保存；

k) 可與IC卡預付費系統配套使用，便于貿易結算。

1、流量計基本參數見下表

公稱尺寸	型號 規格	流量范圍 (m3/h)	Qmax時 壓力損失 (kPa)	始動流量 (m3/h)	公稱壓力(MPa)	準確度等級	重復性(%)
50	FLTD-50A	6～65	0.8	0.6	1.6 2.5 4.0	1.0級 1.5級	<0.15
	FLTD-50B	8～100	1.1	0.8
	FLTD-50C	10～160	2.0	1.1
80	FLTD-80A	8～160	0.65	1.3
	FLTD-80B	13～250	1.95	1.8
	FLTD-80C	20～400	2.4	2.0
100	FLTD-100A	13～250	0.40	2.7
	FLTD-100B	20～400	0.70	3.3
	FLTD-100C	32～650	1.75	3.3
150	FLTD-150A	32～650	1.2	5.0
	FLTD-150B	50～1000	1.5	6.3
	FLTD-150C	80～1600	2.3	7.0
200	FLTD-200A	50～1000	0.75	8.0
	FLTD-200B	80～1600	1.2	11.0
	FLTD-200C	130～2500	2.3	12.0
250	FLTD-250A	80～1600	0.8	15.0
	FLTD-250B	130～2500	1.1	15.0
	FLTD-250C	200～4000	2.1	15.0
300	FLTD-300A	130～2500	0.6	24.0
	FLTD-300B	200～4000	1.1	24.0
	FLTD-300C	320～6500	2.2	24.0

注：1.表中所列的流量范圍為產品出廠檢定時流量范圍（常溫、常壓下介質為干空氣）；

2.最大流量（Qmax）時壓力損失數據為常壓下介質為干空氣的壓力損失；

3.殼體材料：≤1.6MPa為鑄造鋁合金，>1.6MPa鑄造不銹鋼或不銹鋼焊接結構；

4.如有訂量程比擴展的客戶，可協商訂貨。

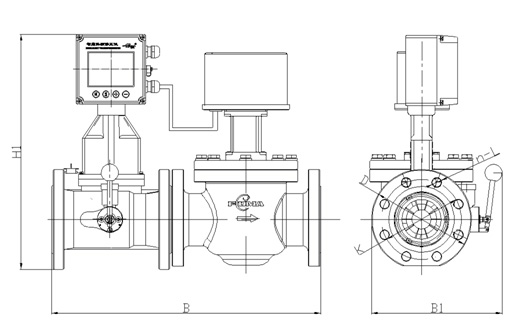

圖 FLTZ型氣體渦輪流量計與FGK控制閥連接

型號規格	公稱尺寸	公稱壓力 1.6MPa
型號規格	公稱尺寸	B	B1	H1	D	n×L	K
FLTD	50（2”）	484	208	420	165	4×Φ18	125
FLTD	80（3”）	542	243	465	200	8×Φ18	160
FLTD	100（4”）	664	268	480	220	8×Φ18	180
FLTD	150（6”）	934	323	515	285	8×Φ22	240
FLTD	200（8”）	1124	385	550	340	12×Φ22	295

安裝及運行：

a)流量計周圍不得有強外磁場干擾和強烈的機械振動。

b)安裝前或檢修后的管道務必進行吹掃，去除管道中的雜物后方能安裝流量計。嚴禁在流量計出入口法蘭處直接進行電焊，以免燒壞流量計內部零件。

c)流量計應水平安裝，流體流動方向應與殼體上標明的方向一致。流量計的殼體本身不能作為荷重支撐點，應由夾持它的管道承重。同時，應考慮消除毗連管道熱膨脹產生的應力影響。

d)室外安裝流量計，上部應有遮蓋物以防雨水浸蝕和烈日曝曬而影響流量計使用壽命。安裝場所應有足夠空間，以便于流量計的檢查和維修。

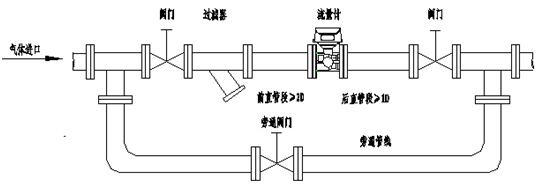

e)直管段要求前直管段最小2D，后直管段最小1D（如圖所示）。

f)為不影響流體正常輸送，可按下圖8安裝旁通管路。在正常使用時必須緊閉旁通管道閥門。

g)通常流量計上游處（≥2DN）須安裝相應規格的過濾器。且安裝時應考慮安裝伸縮節或波紋管，并根據流量計的實際尺寸，合理鋪設上、下游管道，以使管道應力引起的流量計變形為最小。

h)流量計應與管道同軸安裝，并防止密封墊片和黃油進入管道內腔。

i)吊裝流量計時用繩拴結法蘭頸部，嚴禁用繩拴結流量積算儀箱體起吊儀表。

j)當流量計需要信號遠傳時，應嚴格按“電氣性能指標”接通外電源（≤+28 VDC）；嚴禁在信號輸出端直接接入220VAC或380VAC電源。

k)進行密封試壓時，應注意流量計壓力傳感器所能承受的最高壓力，以免損壞流量計壓力傳感器。

浙江裕順儀表有限公司

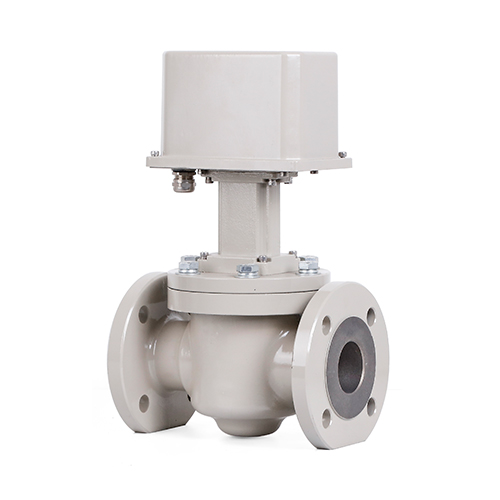

IC卡控制閥
